Vert ist ein Werkzeug, ein Tool. Entwickelt für vertikale Arbeit. Herausforderung war die Schaffung von uneingeschränkter Mobilität in Felswänden mit ihren unregelmäßigen Oberflächen, ihren Vor- und Rücksprüngen und stets variierenden Neigungen. Die Aufgabenstellung die zum Entwurf und zur Entwicklung von Vert führte ergab sich aus dem Kontakt zwischen ILEK und Paläontologen der Universität Karlsruhe. Diese arbeiten im Hochland von Mexiko an Ausgrabungen in Canyons. Diese dort häufig anzutreffende Situation ist für Paläontologen besonders reizvoll. Die Natur öffnet durch Erosion gewissermaßen ein Fenster in sonst tief unter der Erdoberfläche verborgene Gesteinsschichten. Mehr als 200mio Jahre alte Fossilien liefern Erkenntnisse über die Evolution des Lebens. Mit Handwerkzeugen extrahieren sie Ammoniten und Meeressaurier, erkennen an der Oberflächenbeschaffenheit lohnende Grabungspunkte. Die Canyons sind normalerweise nicht durch Straßen erschlossen und werden per Geländewagen oder mit Maultieren erreicht.




Vert liegt der Gedanke einer begehbaren bzw. durchsteigbaren Haut zugrunde, die sich über die Wandfläche legt. Nach Zusammenbau der in handlichen Taschen zu transportierenden Einzelteile zur doppelten Netzstruktur wird diese lediglich oben und unten verankert, die Randseile werden gespannt. Die räumliche Struktur die aus zwei Netzebenen (Edelstahlseil und Kunstfaserseil) und dazwischen liegenden Spannstäben (Aluminium) besteht wird nun entlang der Spannstäbe auseinandergedrückt und dadurch „aufgepumpt“ bzw. vorgespannt. Eine sichere Mobilitätszone entsteht.




Das äußere feinmaschige Netz ermöglicht ein gefahrloses Klettern im Innenraum mit dem Rücken zur Wand. Variationen in Form und Größe erlaubt das additive System dieser transportablen lightweight structure. Gesamtgewicht der Struktur bei einer Kontaktfläche von 60qm= 224kg. Zu einem Vert-Set, welches für ein Zweierteam konzipiert ist, gehören zwei spezielle Arbeitsplattformen, Sonnensegel, Flaschenzug zum Abseilen größerer Fundstücke. Aufbauwerkzeug: Schraubenschlüssel, Bohrhammer mit kleinem Aggregat.

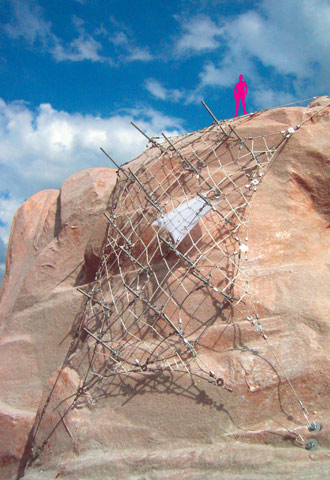

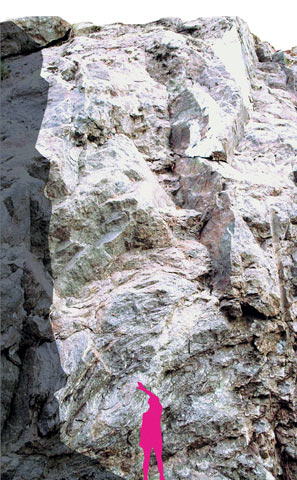

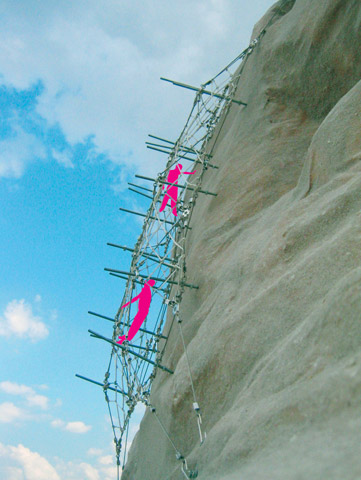

Vert vor und nach dem Aufspannen. Verankert ist die filigrane Raumstruktur oben und unten, die Spannstäbe stemmen sich lediglich gegen den Fels.

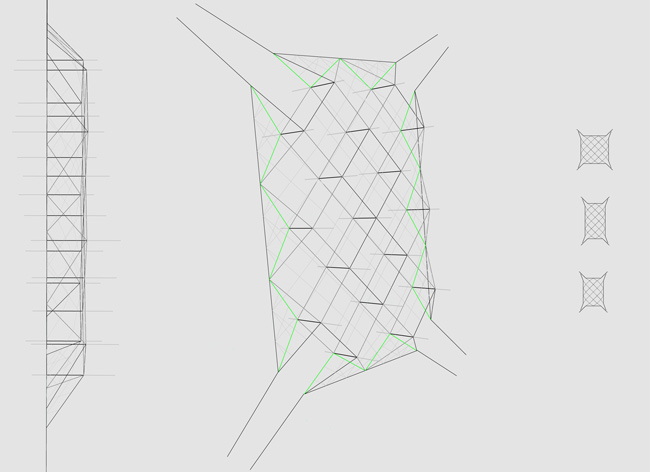

Idealstruktur in Profil, Perspektive und Aufbauvarianten.

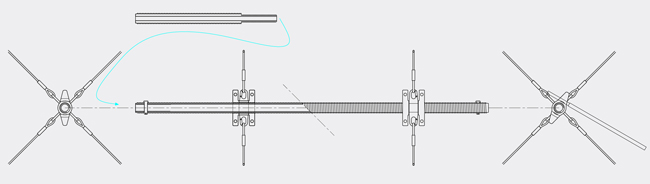

Detail Spannstab "Tubito".

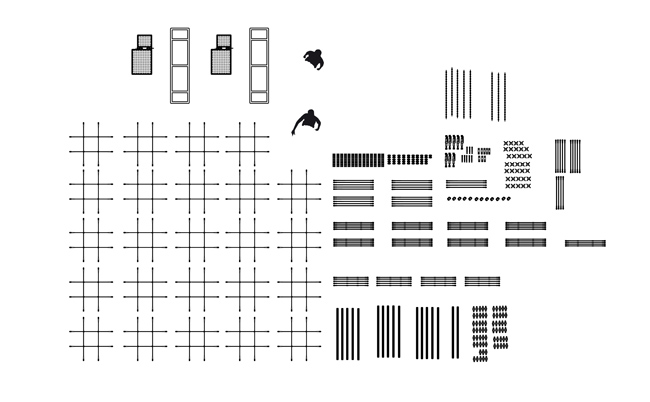

Alle Einzelteile eines Vert-Sets ausgebreitet. Gesamtgewicht aller Teile= 224kg.

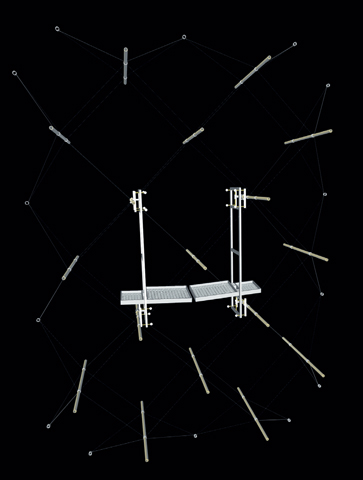

Computerzeichnung. Zwei Arbeitsplattformen.

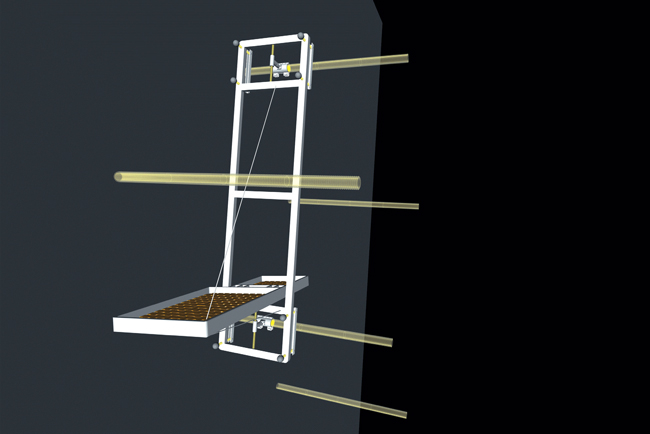

Computerzeichnung. Arbeitsplattform.

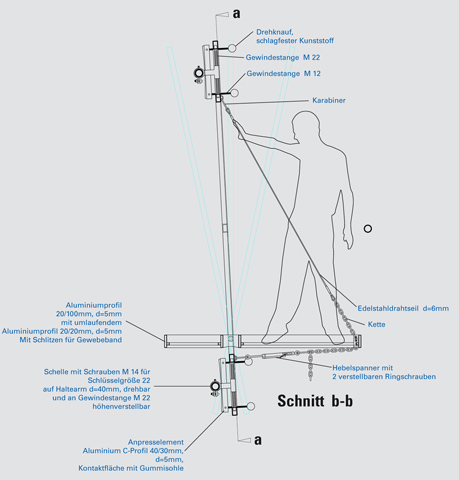

Detailplan zur Arbeitsplattform.

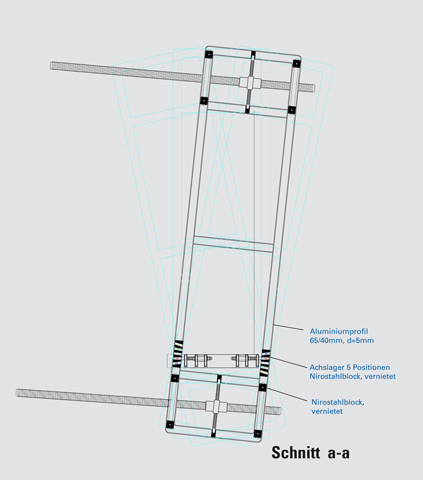

Detailplan zur Arbeitsplattform.

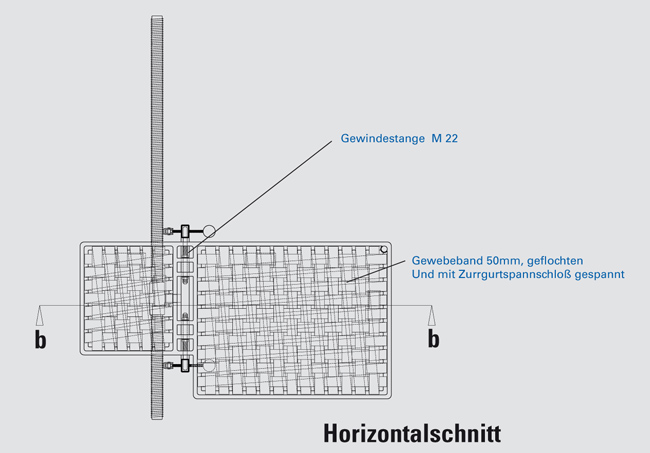

Detail zur Arbeitsplattform.

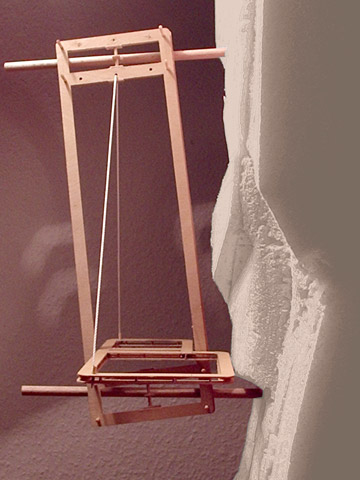

Arbeitsmodell Plattform.
